Anche se i torni a controllo numerico sono ormai largamente diffusi, il tornio parallelo, completamente a funzionamento manuale, è ancora considerato il principe delle officine, insieme al trapano a colonna, e dei laboratori degli hobbisti più evoluti.
Il tornio parallelo è una macchina utensile, ad asse orizzontale, per la lavorazione di materiali metallici mediante asportazione di truciolo a freddo. La macchina è progettata per eseguire, su tutti i tipi di metallo, operazioni di tornitura cilindrica e conica, profilatura, filettatura, sfacciatura, foratura, alesatura, taglio e troncatura.

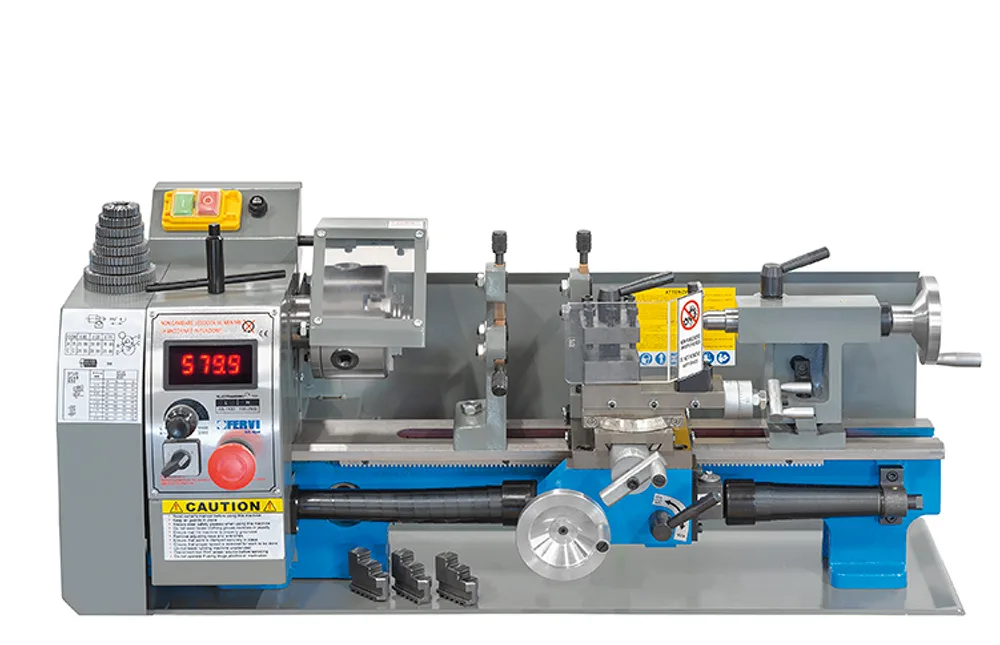

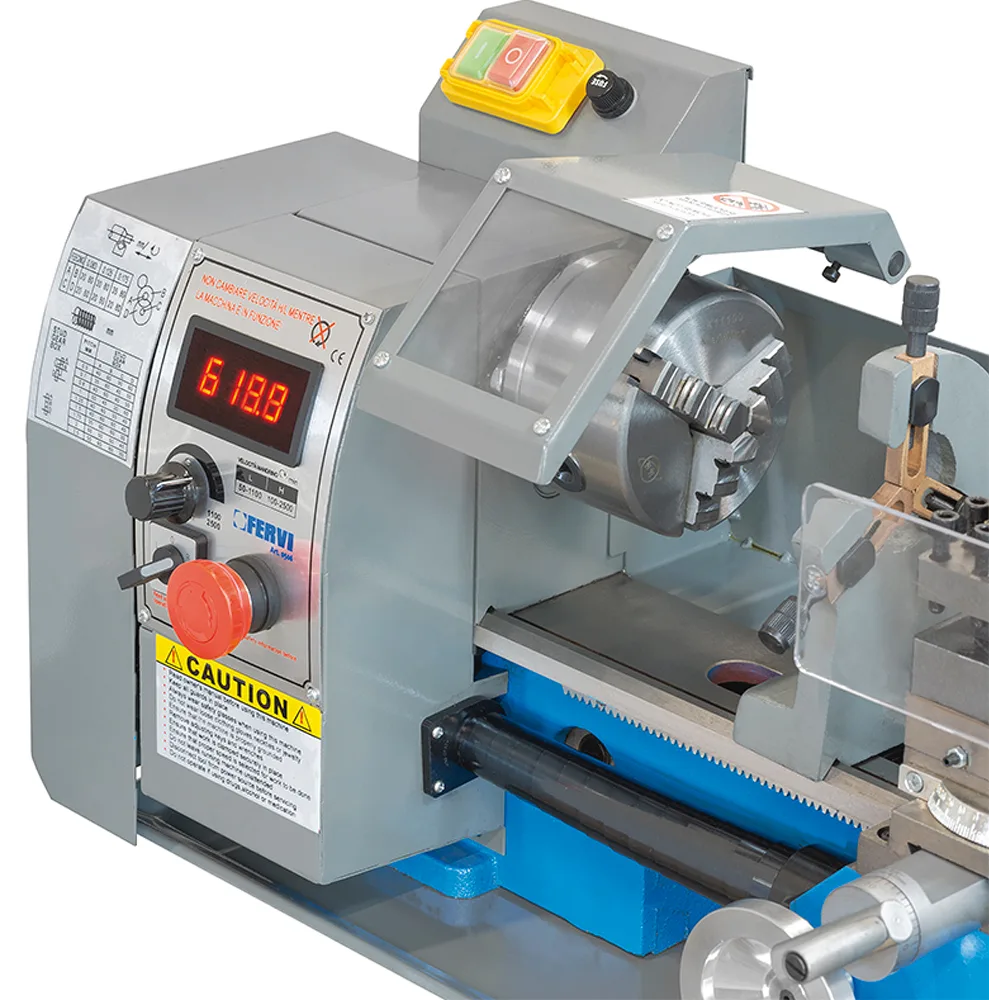

Il tornio parallelo Fervi è dotato di avanzamenti automatici longitudinali e velocità variabile visualizzata sul display digitale. Il moto di taglio è dato dal moto del pezzo in lavorazione, rotante sul proprio asse, e dal moto di avanzamento dell’utensile.
Il filmato del tornio parallelo Fervi
Nel tornio si possono individuare il gruppo dell’albero mandrino e il gruppo scorrevole porta utensile. Il primo è costituito dal mandrino, al quale viene unito il pezzo in lavorazione, e dagli organi di trasmissione del moto dal motore al mandrino. Il secondo, invece, è costituito dagli organi che trasmettono il moto alle slitte scorrevoli che guidano l’utensile nel moto di avanzamento e appostamento al pezzo in lavorazione.

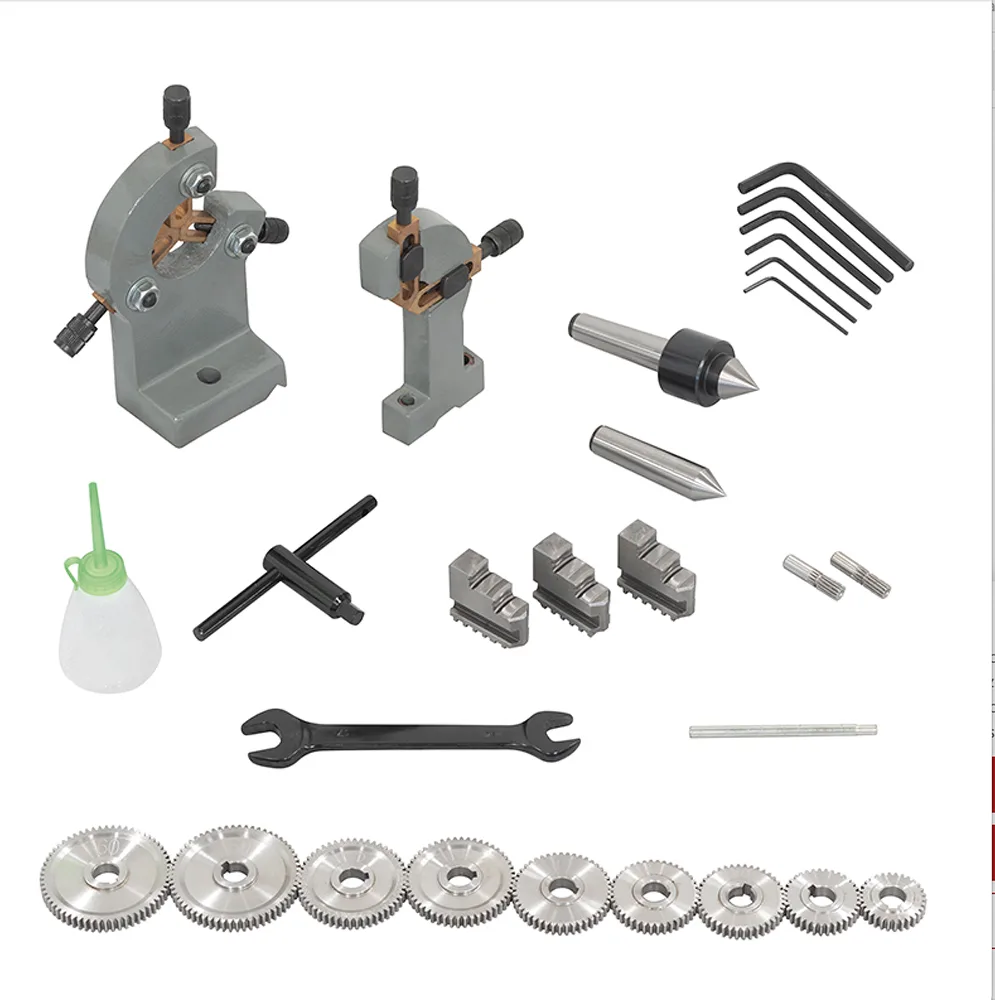

Accessori inclusi

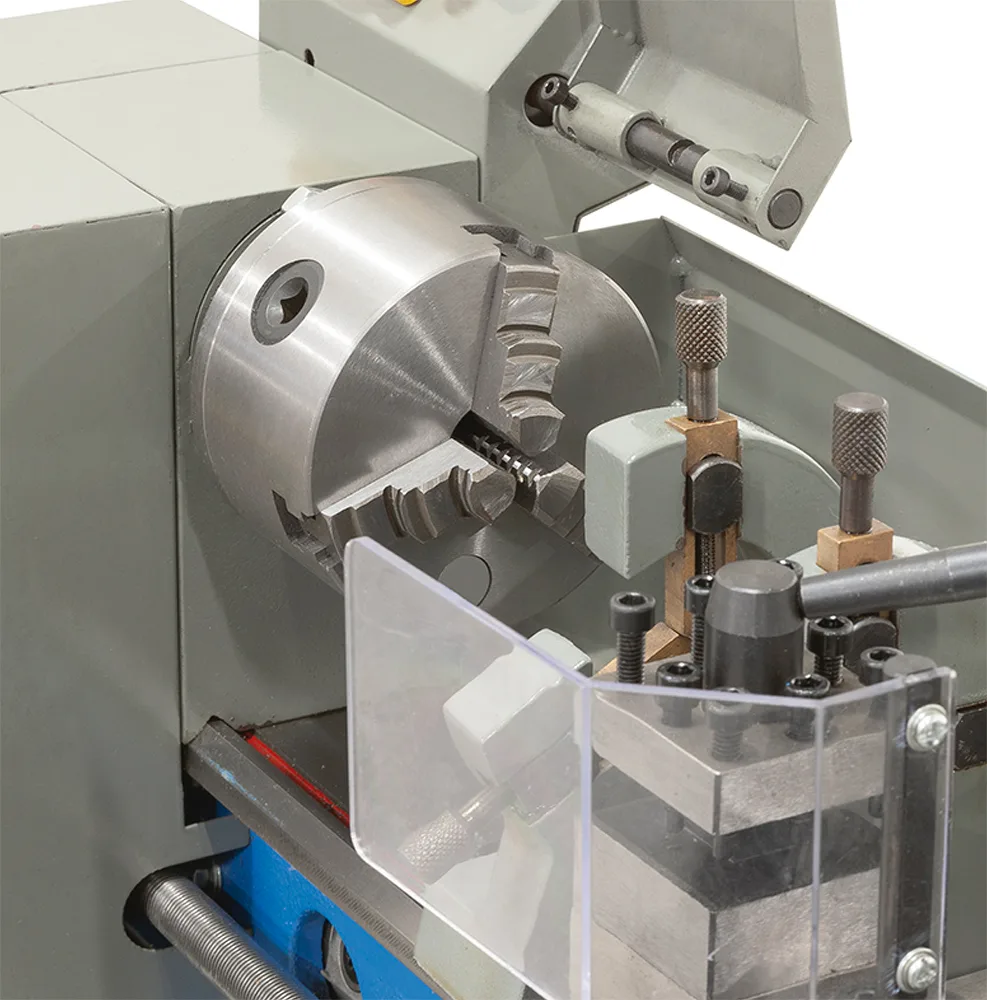

- Mandrino autocentrante 3+3 Ø 100 mm
- Lunetta mobile
- Lunetta fissa
- Contropunta fissa CM 2
- Contropunta rotante CM 2
- Comparatore per filettare
- Protezione torretta
- Protezione mandrino in metallo
- Protezione vite madre
- Paraspruzzi posteriore
- Torretta fissa per utensili da 10 mm

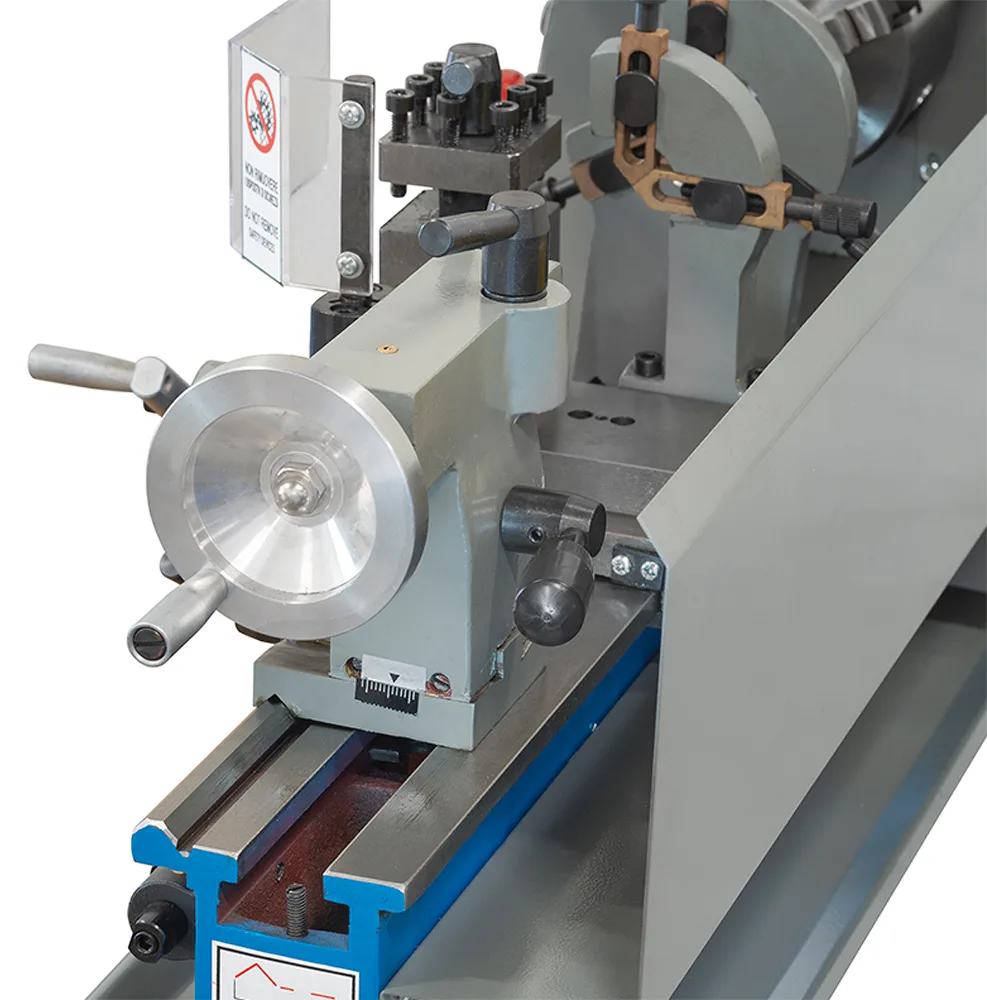

- Carrello contropunta a bloccaggio rapido
Caratteristiche tecniche
- Altezza punte: 105 mm
- Diametro max sul banco: 210 mm
- Diametro max sul carro: 140 mm
- Altezza utensile: 10 mm
- Distanza tra le punte: 400 mm
- Passaggio barra: 21 mm
- Conicità passaggio barra: CM 3
- Velocità variabile del mandrino: 50 ÷ 1100 rpm | 100 ÷ 2500 rpm
- Avanzamenti longitudinali: 0.083 ÷ 0.175 mm / giro

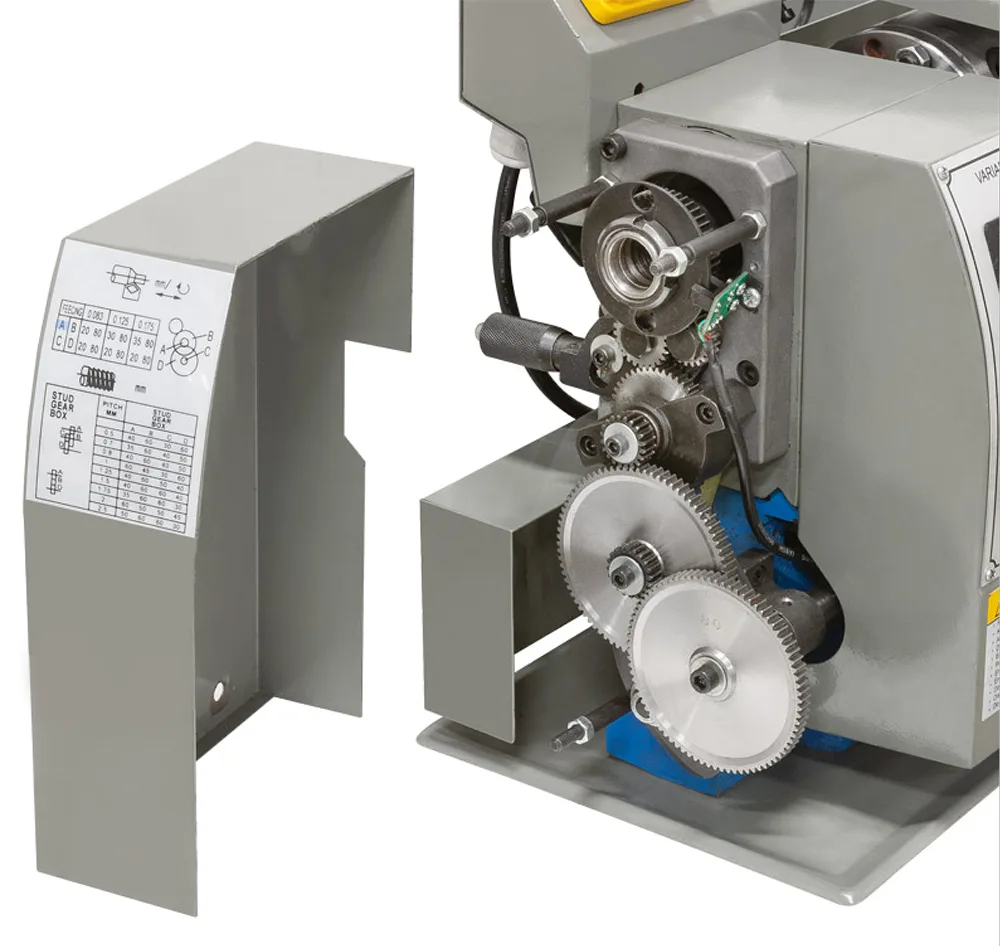

- Filettature metriche: (9) 0,5 ÷ 2,5 mm
- Conicità contropunta: CM 2
- Motore: 230 V 50 Hz 0,6 kW
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-1-jpg.webp)
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-2-jpg.webp)
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-3-jpg.webp)
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-4-jpg.webp)
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-5-jpg.webp)
![Il Tornio Parallelo FERVI](https://www.bricoliamo.com/wp-content/uploads/2024/07/FERVI-Tornio-Parallelo-6-jpg.webp)
Luglio 2024
